سیستم دوربین مدار بسته از چه اجزایی تشکیل شده است؟
دوربین مدار بسته یک ابزار امنیتی می باشد که جهت اهداف مهمی از قبیل کنترل و نظارت ، افزایش امینیت و ایمنی و حراست ، امور تحقیقاتی و آموزشی کاربرد دارد. یک سیستم کامل دوربین های مدار بسته به لحاظ تجهیزاتی که در آن استفاده می شود شامل دو نوع متعلقات active و passive می باشد که تجهیزات پسیو دوربین مدار بسته را می توان بستر انتقال مانند داکت و کابل و … نام برد و تجهیزات اکتیو دوربین مدار بسته را نیز خود دوربین ، دستگاه رکوردر ، هارد دیسک و سایر تجهیزات الکترونیکی فعال را نام برد.که در زیر به معرفی انها میپردازیم.

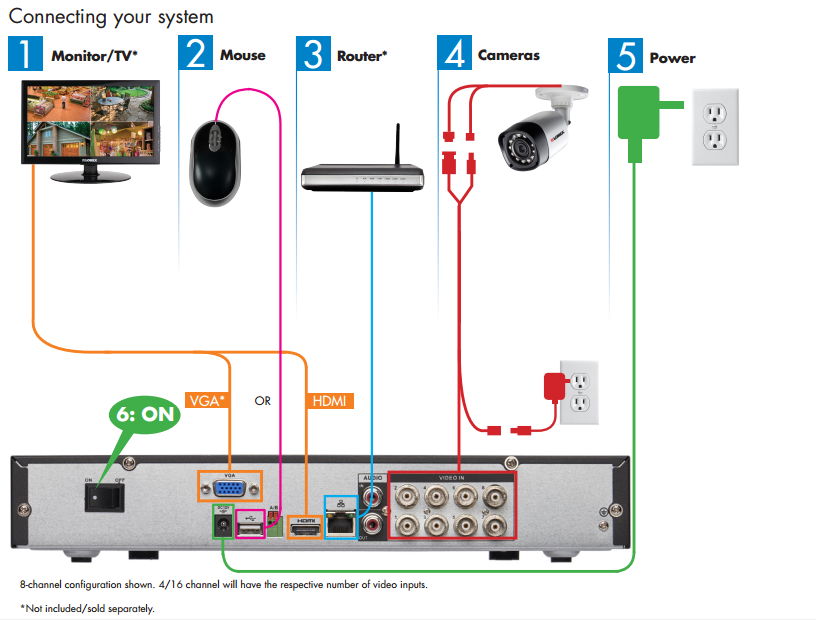

1- دستگاه DVR و NVR
دستگاه (DVR (Degital Video Recorder که دوربین به ان متصل میشود را میتوان به ساده ترین نحو بعنوان سرور سیستم مداربسته معرفی کرد.
ضبط تصاویر دوربین های مداربسته: از طریق دستگاه DVR میتوان تصاویر دوربین مدار بسته را (توسط هارد دیسک نصب شده در دستگاه) ضبط و مجددا بازبینی یا پشتیبان گیری کرد.
مشاهده تصاویر دوربین های به صورت یکپارچه: با اتصال دستگاه DVR به نمایشگر شما می توانید تصویر تمامی دوربین ها را به صورت یکپارچه در یک صفحه ببینید.
تنظیم تصاویر و ضبط: DVR به شما این امکان را میدهد که تصاویر را به نحوه دلخواه خود تنظیم کنید. این تنظیمات شامل تنظیمات نور و رنگ، تنظیمات نوع و زمان بندی ضبط خواهد بود.
امکان اتصال به شبکه یا انتقال تصویر: از طریق پورت LAN موجود بر روی دستگاه DVR شما می توانید تصاویر دوربین های خود را به محیط شبکه کامپیوتری وارد کرده و یا انها را از طریق اینترنت ببینید.
کنترل دوربین های گردان: از طریق پورت RS485 موجود بر روی دستگاه DVR شما می توانید دوربین های گردان یا دوربین های زوم را کنترل کنید.
۲- دوربین مداربسته
معمولا دوربین های مدار بسته ساده تنها از یک برد و یک لنز تشکیل شده اند.دوربین ها میتوانند تصاویر را بخوانند و به دستگاه dvr و یا هر چیزی که برای ما قابل دیدن باشد ارسال کنند. برخی از دوربین ها پایه نیز دارند که میتوانند بر روب اشیا بایستند یا با آن ها متصل شوند.
۳- منبع تغذیه
آداپتور یا همان منبع تغذیه وظیفه تبدیل برق ۲۲۰ ولت شهری به ۱۲ ولت مورد نیاز دوربین ها با آمپر های مختلف را دارد ، دوربین های معمول بازار اکثرا ۱۲ ولت هستند.
نکته: در دوربین مداربسته بدون سیم از آدپتورهای استفاده می کنند که با کابل هایی مستقیم به برق شهری متصل است.در دوربین مداربسته بی سیم از باتری به عنوان منبع تغذیه استفاده میشود.
۴- هارد برای ذخیره اطلاعات
هارد اینترنال( داخلی) کامپیوتر است که درحجم های متفاوت در داخل کیس DVR و NVR نصب میگردد و تمامی تصاویر (ویدئو ها) در آن ذخیره میگردد.
۵- کابل دوربین مداربسته
کابل تصویر دوربین مداربسته انالوگ از شاخه کابلهای کواکسیال است که به آن RG59 گویند. این کابل از نظر ساختمان کلی کاملا شبیه کابلهای آنتن تلویزیونی است و تنها تفاوت آن در قطر مغزی و حجم شیلد است. اما برای دوربین های تحت شبکه از کابل شبکه استفاده میشود که انواع مختلفی دارد.cat5,cat5e,cat6 که از نوع utp و sftp میباشند.
