اشکال و انواع متفاوتی از فیش های BNC وجود دارد اما سه نوع بسیار متداول آنها به شرح زیر هستند:
فیش BNC پرسی: نوعی از فیش BNC است که اتصال بین فیش و کابل به وسیله پرس شدن قطعات در آن محکم می شود.>
فیش BNC لحیمی: نوعی از فیش BNC است که اتصال بین فیش و کابل به از طریق لحیم کردن برقرار می شود.
فیش BNC پیچی: نوعی از فیش BNC است که اتصال بین فیش و کابل از طریق سفت کردن یک پیچ صورت می گیرد.
اطلاعات اولیه در مورد کابل RG59

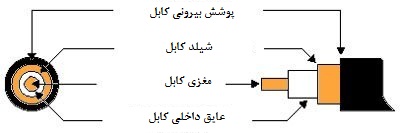

کابل RG59 دسته ای از کابل های کواکسیال است که برای انتقال تصاویر دروبین های مداربسته مورد استفاده قرار می گیرد. داخل این کابل دارای چند لایه متفاوت است که هر یک وظیفه خاص خود را دارد و باید به درستی به فیش متصل شود.
پوشش بیرونی کابل: این قسمت وظیفه مراقبت از کابل را برعهده دارد.
شیلد کابل: شیلد کابل وظیفه مراقبت از کایل در مقابل نویز های اکترومغناطیسی را برعهده دارد.
مغزی کابل: وظیفه انتقال اطلاعات تصویر را بر عهده دارد.
عایق داخلی کابل: وظیفه مراقبت از مغزی کابل و جدا کردن مغزی از شیلد را برعهده دارد.
آموزش زدن فیش BNC پرسی

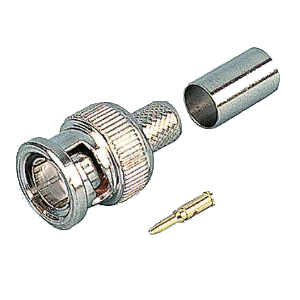

تجهیزات لازم: فیش BNC پرسی، کابل، پرس BNC فیش BNC پرسی از سه قسمت اصلی تشکیل شده است. بدنه اصلی ، مغزی ، حلقه
مراحل نصب فیش

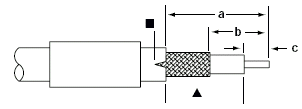

– کابل تصویر دوربین را به صورت استاندارد لخت کنید. لخت کردن کابل باید با توجه به اندازه های زیر صورت گیرد. A به اندازه حدود 13میلیمتر، B به اندازه حدود 7 میلیمتر و C به اندازه حدود 4 میلیمتر باید لخت شود.

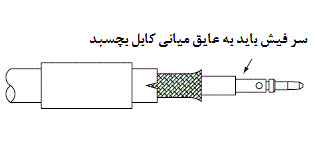

– در مرحله بعد کابل را از داخل حلقه فیش رد کنید. 3- مغزی فیش را مانند تصویر بر روی مغزی کابل قرار دهید. توجه داشته باشید که سر فیش حتما به عایق داخلی کابل بچسبد.
نحوه لخت کردن کابل برای زدن فیش BNC

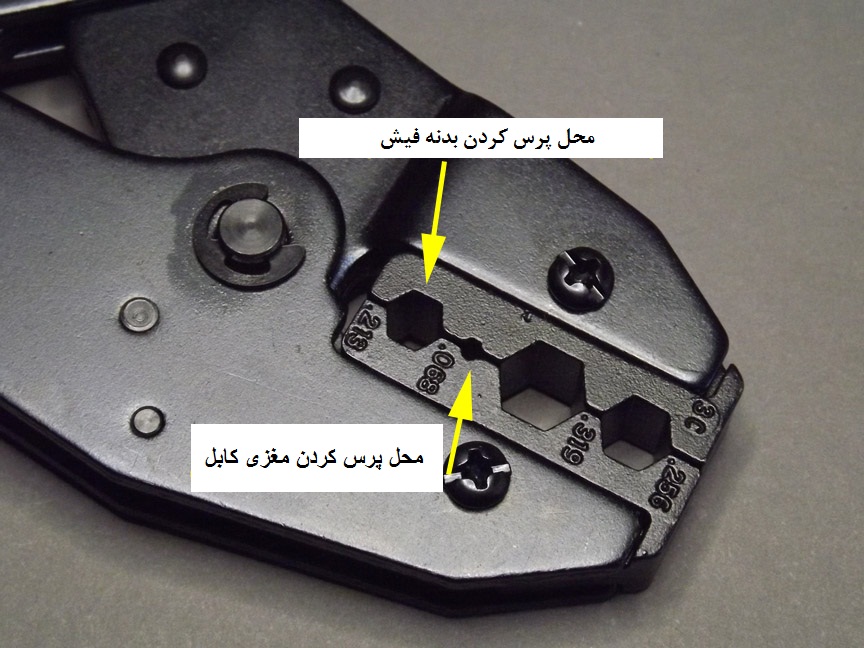

– پس از قرار گیری فیش بر روی کابل باید آن را پرس کنید. پرس کردن کابل از طریق بخش کوچک تر پرس انجام خواهد شد. فیش را داخل حفره پرس قرار داده و دسته های پرس را فشار می دهید. پس از پرس شدن کامل سر فیش، پرس به صورت خودکار باز می شود.
5- حال سر فیش را طوری داخل بدنه فیش قرار دهید که سرفیش داخل بدنه محکم شود. (پس از محکم شدن امکان کشیدن سر فیش وجود نخواهد داشت.)

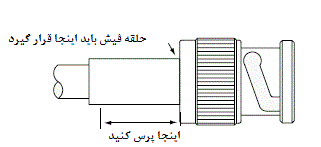

6- حلقه کابل را مطابق تصویر به سمت بدنه فیش بالا بکشید تا کاملا به فیش بچسبد.
7- در مرحله نهایی حلقه فیش را پرس می کنید. پس از پرس کردن حلقه فیش از محکم بودن آن اطمینان حاصل کنید.
آموزش زدن فیش BNC لحیمی
تجهیزات لازم: فیش BNC لحیمی، کابل، هویه، سیم یا قلع لحیم کاری فیش لحیمی به از دو بخش متفاوت تشکیل شده. بدنه اصلی فیش و درب بیرونی فیش.
1- هویه خود را داغ کرده و فیش را باز کنید.
2- کابل را مطابق اندازه های قبل لخت کنید و کابل را از داخل درب فیش رد کنید.
3- قسمت گیره فیش را باز کرده و کابل را طور داخل ان قرار دهید که شیلد لخت شده کابل کاملا زیر گیره قرار گیرد.
4- مغزی فیش را داخل قسمت لحیم فیش قرار دهید.
5- گیره فیش را سفت کنید.

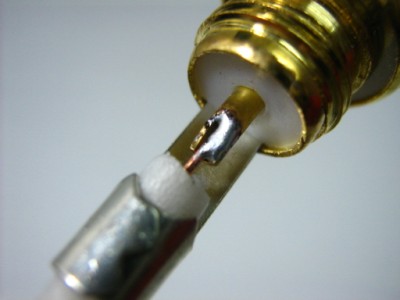

6- با توجه به شکل زیر مغزی را به قسمت مرکزی فیش لحیم کنید.
7- برای جلوگیری از اتصال بدنه به مغزی میتوانید با چست قسمت لحیم شده را با چسب یا عایق خود فیش بپوشانید. 8- درب فیش را ببندید.
آموزش زدن فیش BNC پیچی
تجهیزات لازم: فیش BNC پیچی، کابل، پیچ گوشتی فیش پیچی از دو بخش متفاوت تشکیل شده. بدنه اصلی فیش و درب بیرونی فیش.
1- فیش را باز کنید.
2- کابل را مطابق اندازه های قبل لخت کنید و آنرا را از داخل درب فیش رد کنید.
3- قسمت گیره فیش را باز کرده و کابل را طور داخل ان قرار دهید که شیلد لخت شده کابل کاملا زیر گیره قرار گیرد.
4- پیچ فیش را باز کرده و مغزی فیش را داخل قسمت پیچ قرار دهید و سفت کنید.
5- گیره فیش را سفت کنید.
6- برای جلوگیری از اتصال بدنه به مغزی میتوانید با چست قسمت پیچ را با چسب یا عایق خود فیش بپوشانید.
7- درب فیش را ببندید.
